產品參數

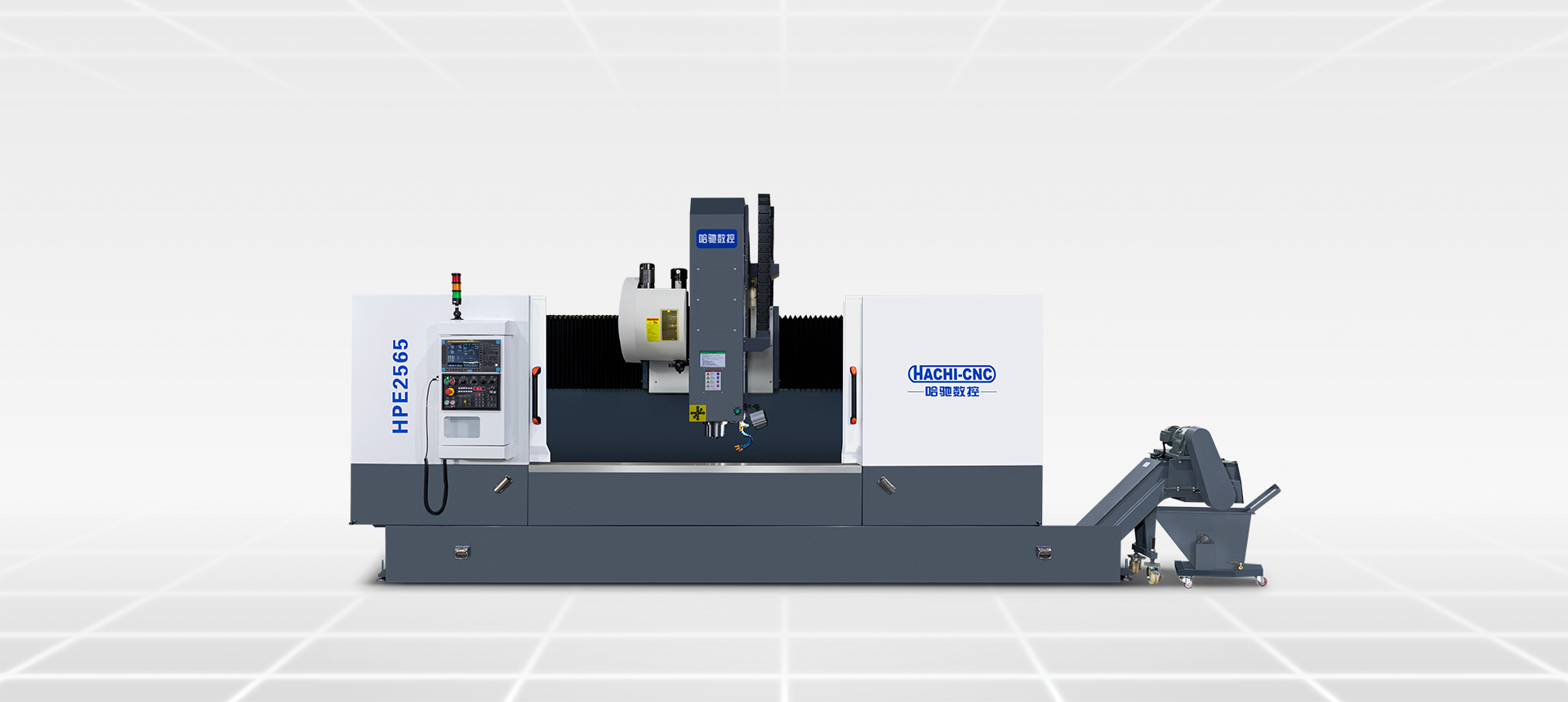

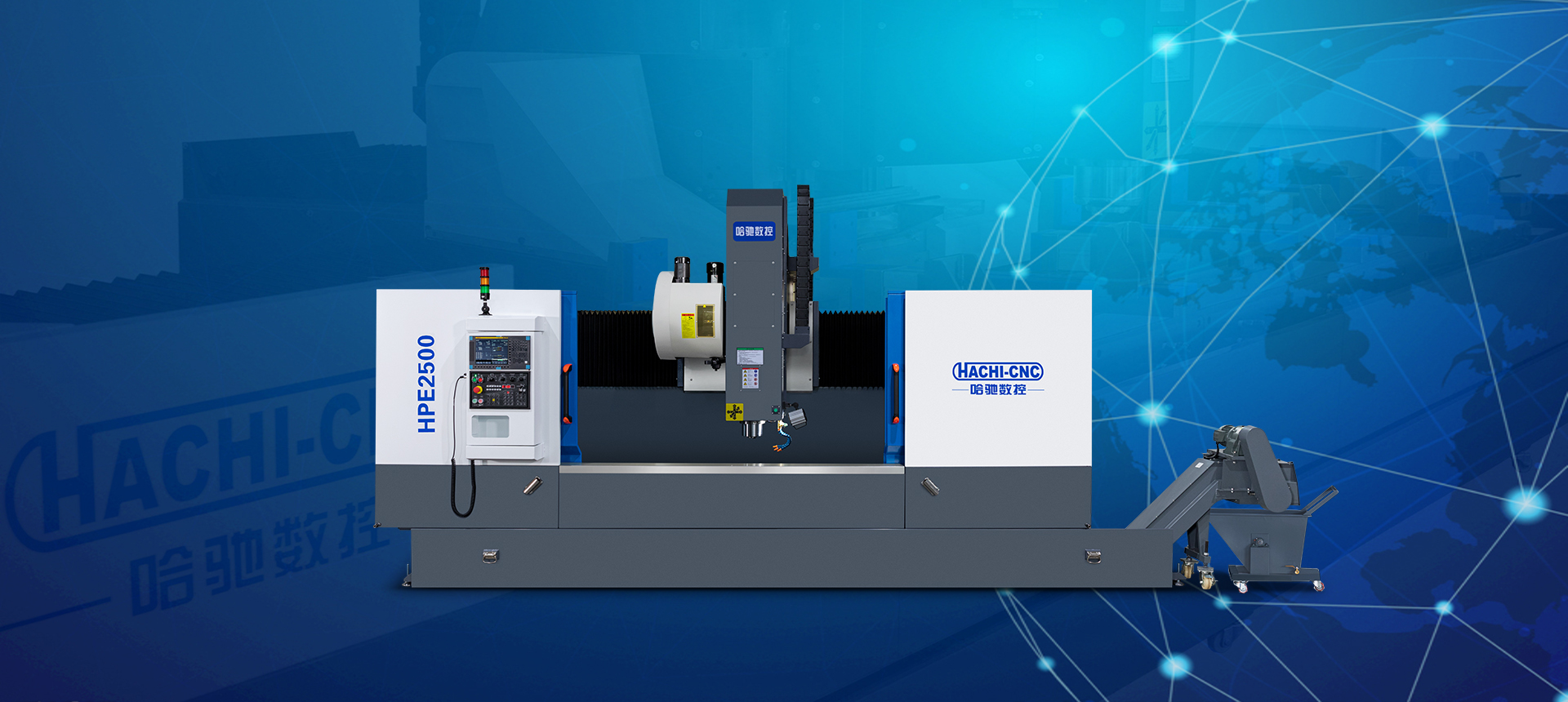

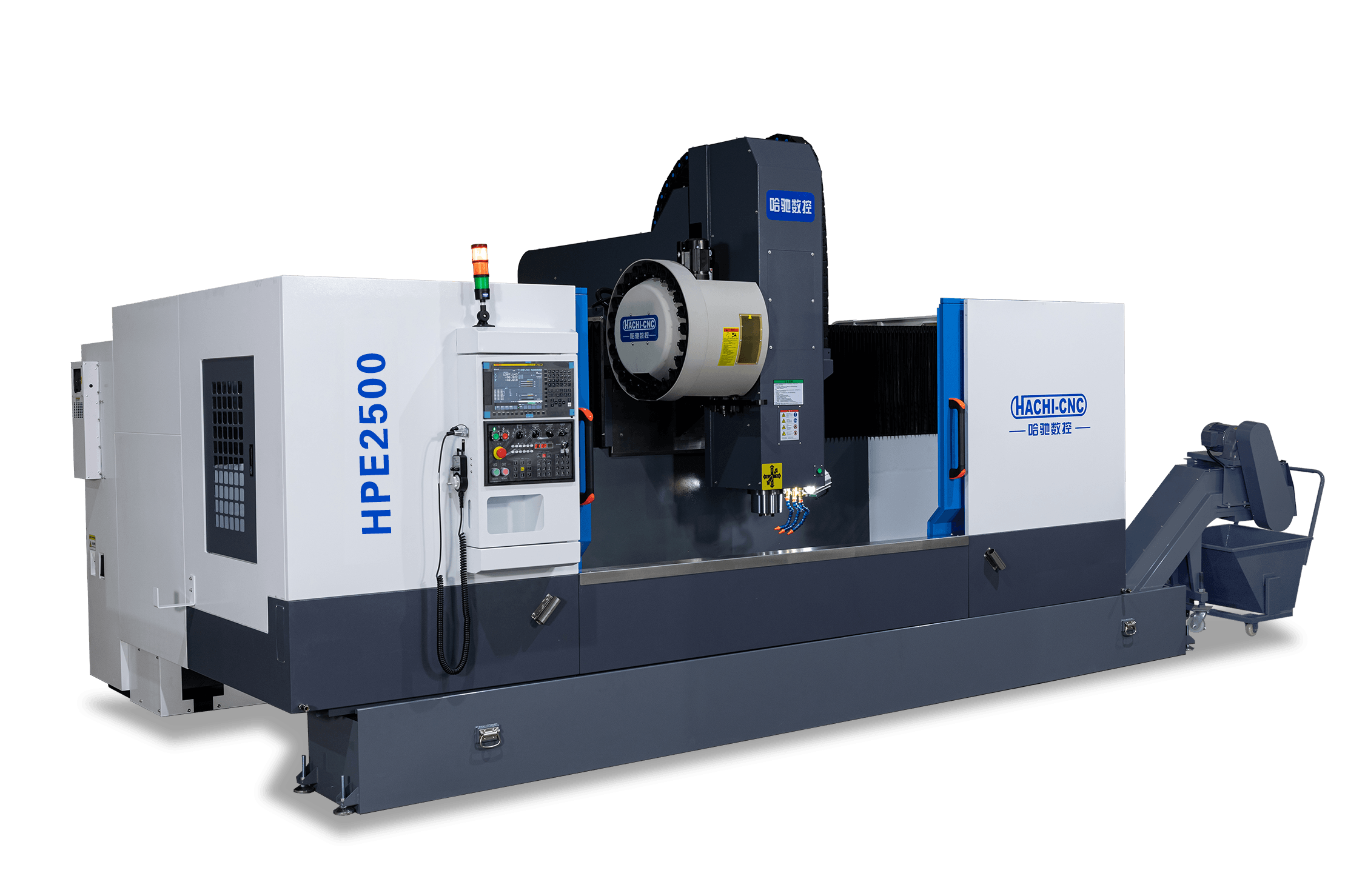

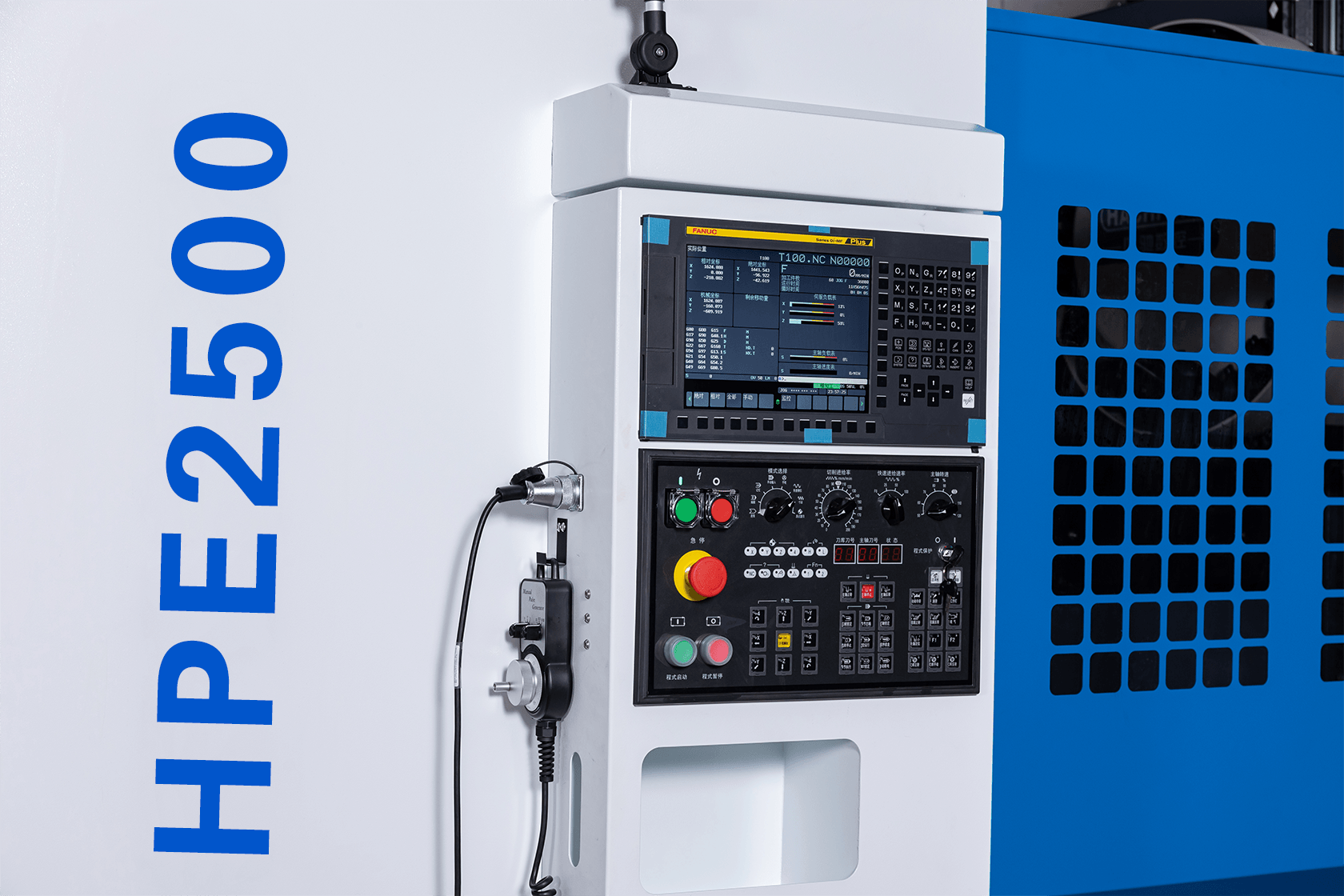

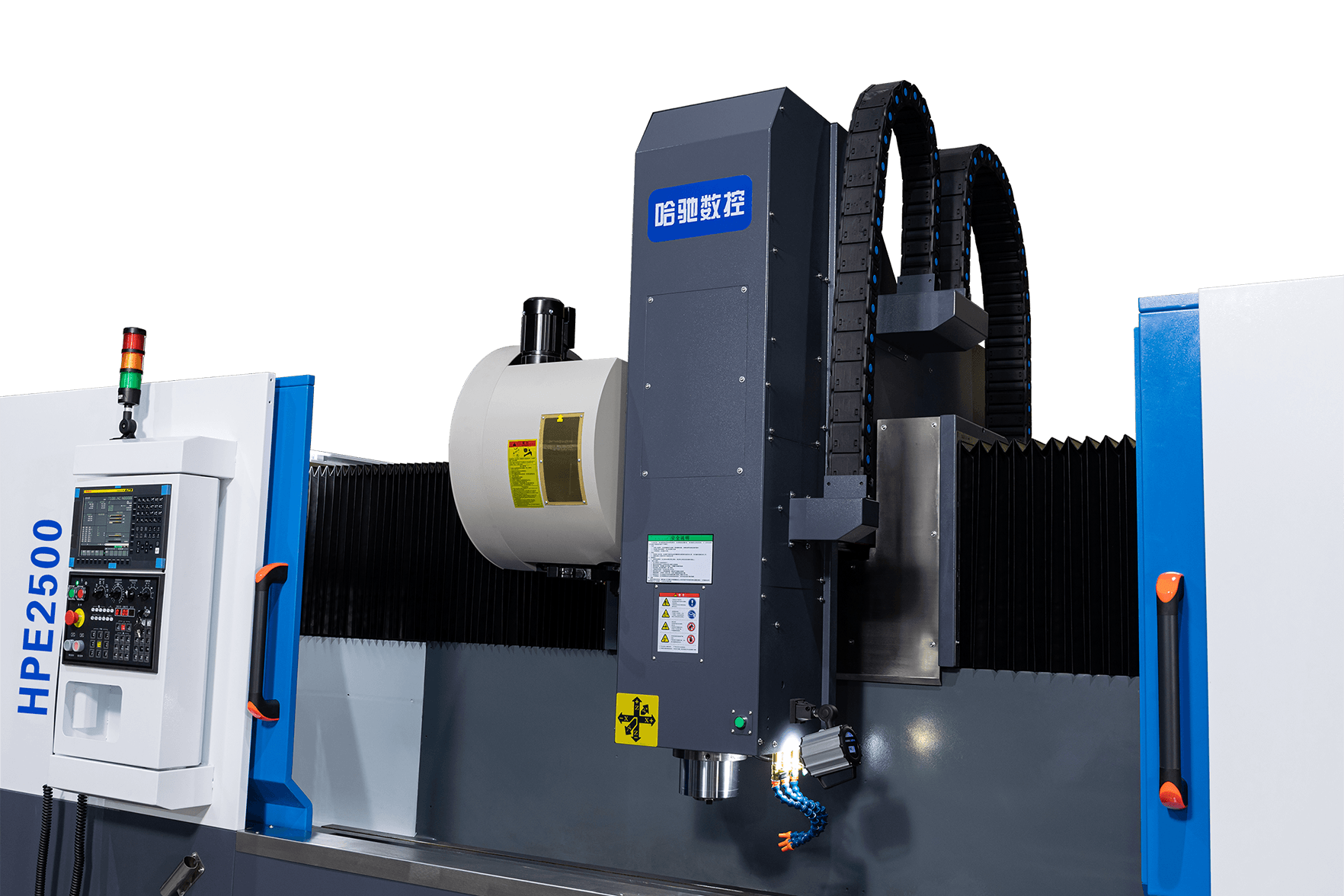

設備介紹：本設備是集銑削、鉆孔、攻牙為一體的自動化復合型型材加工中心，適用于加工各種長度的鋼、鋁、銅金屬和非金屬型材加工
配置簡介：采用直徑150mm的BT40主軸錐孔；X/Y/Z軸采用進口高剛性45#線軌；進口高端控制系統；大功率伺服電機，設備剛性超強
應用領域：機械零部件、軌道交通、航空航天、軍工機械、線性模組導軌等
特點概述：X/Y/Z軸三軸絲桿傳動，高床身結構 、精度高、防護好、易排屑
HPE 系列參數 HPE Series Technical parameter table
項目 | 單位 | 參數 |
行程 | X軸（主軸左右移動） | mm | 2500 |
Y軸（主軸前后移動） | mm | 600 |
Z軸（主軸上下移動） | mm | 700 |
主軸鼻端到工作臺端面最近距離 | mm | 150 |
T型槽 | T型槽寬度 | mm | 18mm |
T型槽數/中心間距 | mm | 2/320mm |
進給 | 三軸 |
| X | Y | Z |
快移速度 | m/min | 36 | 28 | 28 |
最大進給速度 | m/min | 36 | 28 | 28 |
切削進給 | mm/min | 1~15000 | 1~15000 | 1~15000 |
定位精度（全程） | mm | 0.02 | 0.01 | 0.01 |
重復定位精度 | mm | ±0.01/500 | ±0.01/300 | ±0.01/300 |
三軸傳動 | 三軸伺服馬達 | 額定功率 | kw | 3.0 | 3.0 | 3.0 |
最大扭矩 | n.m | 68 | 45 | 45 |
最大輸出轉速 | rpm | 3000 | 3000 | 3000 |
主軸伺服馬達 | 主軸功率 | kw | 11/18.5 |
額定扭矩 | n.m | 52.5 |
最大扭矩 | n.m | 118 |
最大輸出轉速 | rpm | 12000 |
主軸 | 最高轉速 | rpm | 12000 |
主軸直徑 | mm | 150 |
傳動方式 |
| 直接式 |
拉刀方式 |
| BT40四瓣爪 |
主軸孔 |
| 錐度 7/24錐度NO.40 |
主軸平衡等級 |
| G1(ISO1940) |
安裝方式 |
| 立式 |

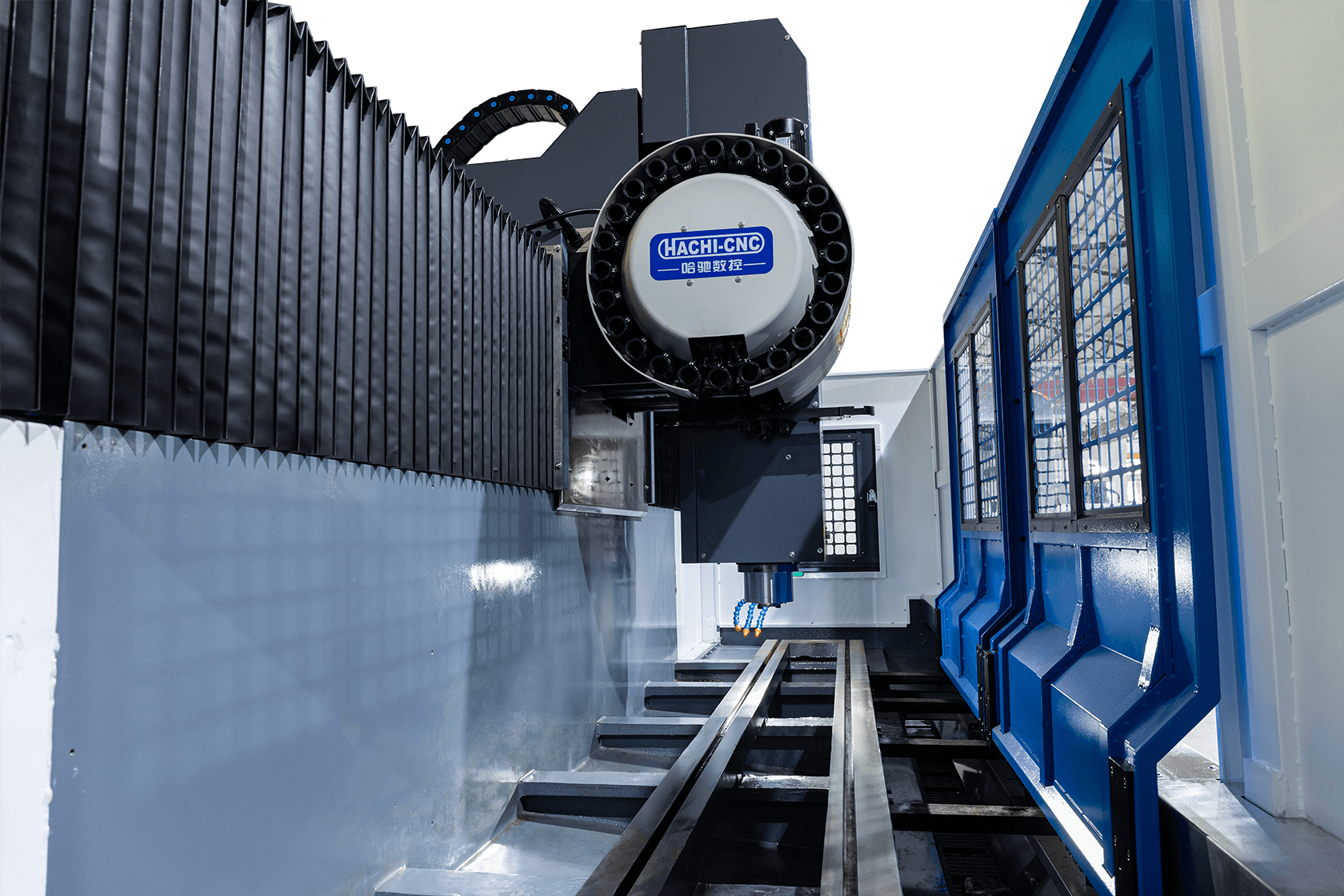

刀庫 | 刀庫形式 |
| 圓盤式 |
刀柄規格 |
| BT40 |
刀具數量 | 把 | 24 |
最大刀具直徑（滿刀）/長度/重量 | mm, kg | Φ80mm/300mm/8kg |
鄰空刀直徑 | mm | Φ125 |
換刀時間（刀對刀） | sec | 1.8 |
換刀減速機減速比 |
| 1:8 |
冷卻潤滑動力 | 電力 | KVA | 30（380V、50Hz）KVA |
氣源 | Mpa | 0.6Mpa-0.9Mpa |
絲桿潤滑 |
| 自動導軌油潤滑裝置 |
導軌潤滑 |
| 自動導軌油潤滑裝置 |
冷卻馬達功率 | KW | 0.75 |
切削冷卻 |
| 噴水式切削冷卻系統 |
機床尺寸 | 機床高度（Z軸正極限） | mm | 約3700 |
機床寬度（Y軸負極限） | mm | 約3400 |
整機長度+排屑機 | mm | 約6100 |
整機重量 | Kg | 約10000 |
機床運行環境要求 | 電源要求 |
| 3Φ380V 50HZ |
運行環境溫度（24小時內平均溫度不高于35℃） | ℃ | 5～40 |
運行環境相對濕度 | % | 30—75 |
*振動強度 |
| 小于0.5G |
遠離塵埃多、腐蝕性/有機性氣體環境 |
接地電阻 | 小于10歐姆（需要單獨接地，不串聯接地） |
