產品參數

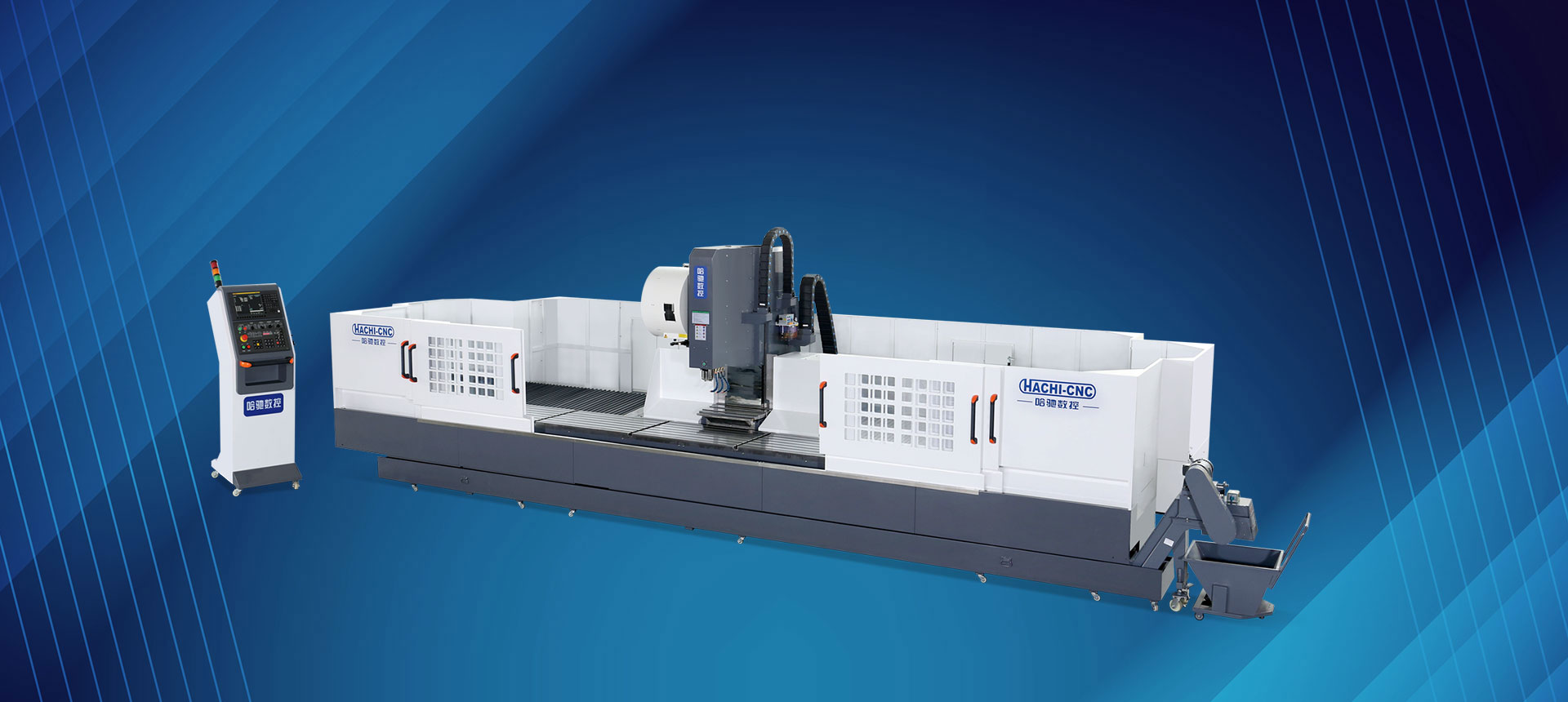

設備介紹：本設備集銑削、鉆孔、攻牙為一體的自動化復合型型材加工中心，適用于加工各種長度的鋼、鋁、銅金屬和非金屬型材加工。特別適合厚重鋁型材及鋼型材加工等。
配置簡介：采用直徑155mm的BT50主軸錐孔；X/Y/Z軸配置高剛性45#滾柱線軌；進口高端控制系統；大功率伺服電機，設備剛性超強。
應用領域：機械零部件、軌道交通、航空航天、軍工機械等。
焊接架床身HKD 2500/HDC 4500/HDC 6500
HKD 系列參數 HKD Series Technical parameter table
| 項目 | 單位 | 參數 |
| 行程 | X軸 | mm | 4000/6000 |
| Y軸 | mm | 800 |
| Z軸 | mm | 700 |
| 主軸鼻端到工作臺端面距離 | mm | 150/210 |
| 移動 | 快移速度X/Y/Z | m/min | 60 | 28 | 28 |
| 切削進給X/Y/Z | mm/min | 15000 | 15000 | 15000 |
| 精度 | 定位精度（全程）X/Y/Z | mm | 0.03 | 0.01 | 0.01 |
| 重復定位精度X/Y/Z | mm | ±0.01/500 | ±0.01/300 | ±0.01/300 |
| 主軸 | 最高轉速 | rpm | 8000 |
| 主軸孔 | | BT50標準錐度 |
| 刀把規格 | | BT50 |
| 伺服功率 | 三軸伺服馬達 | 功率X/Y/Z | mm | 3.0/3.0/3.0 |
| 主軸伺服馬達 | 功率 | KW | 15/18.5 |
|
|
|
|
|
|
| 項目 | 單位 | 參數 |
| 刀庫 | 刀庫形式 | | 圓盤式 |
| 刀柄規格 | | BT50 |
| 刀具數量 | 把 | 16/24 |
| 換刀時間（刀對刀） | sec | 2.1 |
| 拉釘形式 | | 45° |
| 潤滑冷卻 | 潤滑系統 | | 自動導軌油潤滑裝置 |
| 冷卻系統 | | 噴水式切削冷卻系統 |
| 動力 | 電力 | KVA | 30（380V、50HZ）KVA |
| 氣源 | mpa | 0.6Mpa-0.9Mpa |
| 機械規格 | 操作系統 | | FANUC/MITSUBISHHI |
| 機床高度（Z軸正極限） | | 約3100 |
| 機床寬度（Y軸負極限） | mm | 約3500 |
| 整機長度 | mm | 約6400-10800 |
| 占地面積 | mm3 | 約6400-10800*3500 |
| 整機重量 | KG | 約12000-19000KG |
